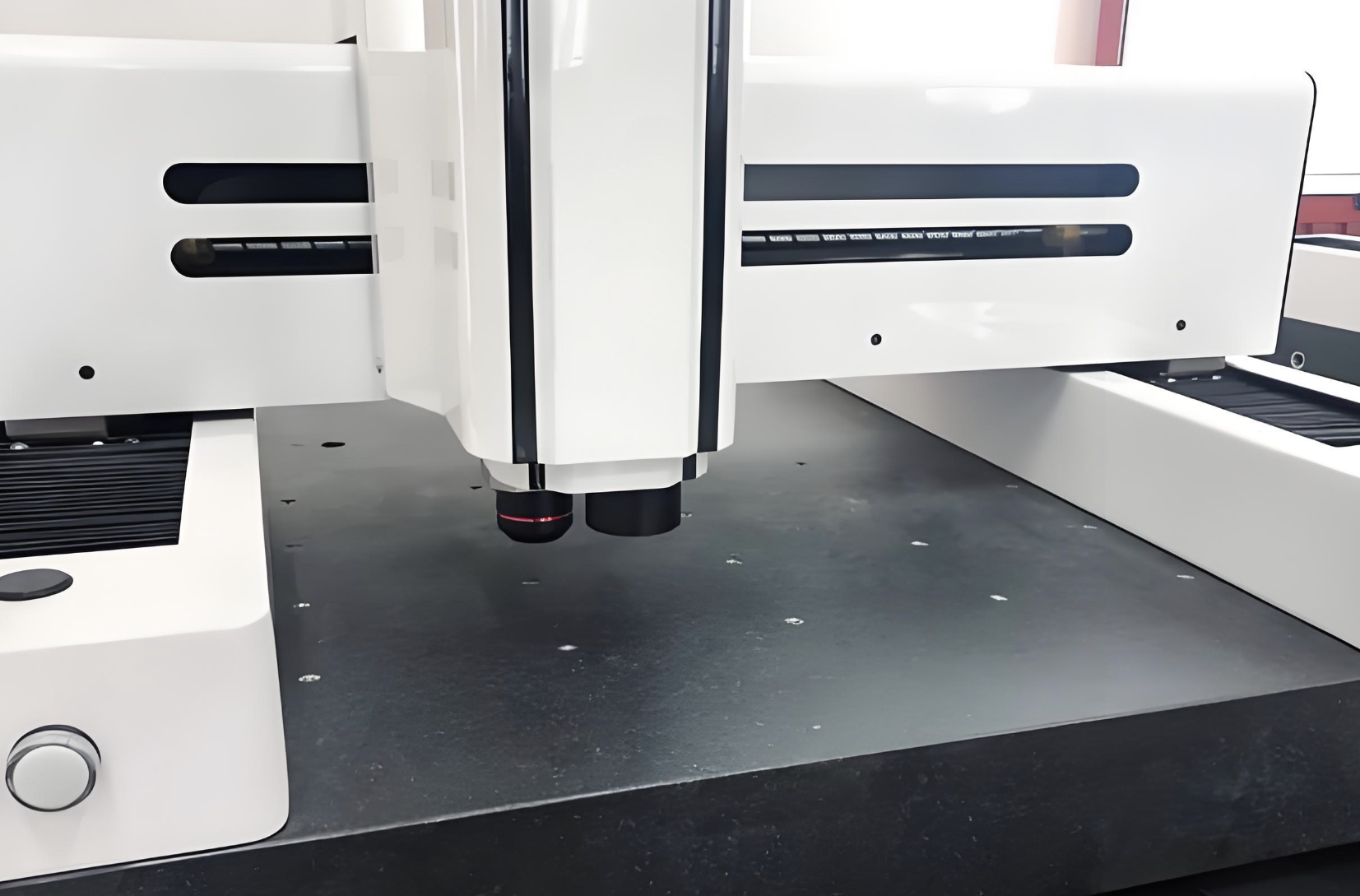

Sản phẩm này sử dụng kết hợp nguồn đa ánh sáng để thích ứng với việc kiểm tra phôi với các bề mặt khác nhau, loại bỏ sự can thiệp của phản xạ và bóng tối trong quá trình phát hiện. Cảm biến CCD 24 triệu pixel cung cấp hình ảnh độ phân giải cao 6000 × 4000 để đảm bảo đo chính xác dưới hành trình lớn. Giao diện liên kết PLC có thể được kết nối với dây chuyền sản xuất tự động, thực hiện sản xuất và kiểm tra tích hợp. Phần mềm metlogix Industrial Edition hỗ trợ tạo mô hình đảo ngược CAD và tạo báo cáo kiểm tra hàng loạt, và cấp độ bảo vệ IP65 thích ứng với môi trường xưởng khắc nghiệt. Bàn làm việc nặng có thể chịu được các phôi lớn và hiệu quả kiểm tra tăng hơn 5 lần so với các công cụ đo lường truyền thống.
Hành trình đo: trục x 800mm, trục Y 600mm, trục z 200mm; kích thước bàn làm việc: 1000mm × 700mm; cảm biến CCD: 24 triệu pixel, độ phân giải 6000 × 4000; kết hợp nguồn sáng: Ánh sáng không bóng hình khuyên, đèn nền đồng trục, đèn bên cạnh, Phạm vi điều chỉnh độ sáng 0-100%; Kích thước máy hoàn chỉnh: 1800mm × 1200mm × 1500mm; trọng lượng máy hoàn chỉnh: 850kg; Thông số Nguồn điện: ac380v 50/60Hz; cấp bảo vệ: IP65; giao diện dữ liệu: USB3.0, RJ45, Profibus PLC; độ chính xác đo: ± 2μm (môi trường tiêu chuẩn ở 20oC); hỗ trợ lập trình ngoại tuyến ở phía PC.
Nó phù hợp để kiểm tra Kích thước khoang của khuôn phần cứng, kiểm tra dung sai đường viền của các bộ phận kim loại tấm, kiểm tra kích thước của các bộ phận kết cấu máy móc kỹ thuật, kiểm tra hàng loạt các bộ phận dập ô tô và kiểm tra khuôn nhựa lớn. Nó có thể được lắp đặt trong trạm kiểm tra tự động của các xưởng sản xuất thông minh, và có thể được kết nối với các hệ thống bốc xếp tự động để thực hiện kiểm tra hoàn toàn tự động các phôi lớn.
