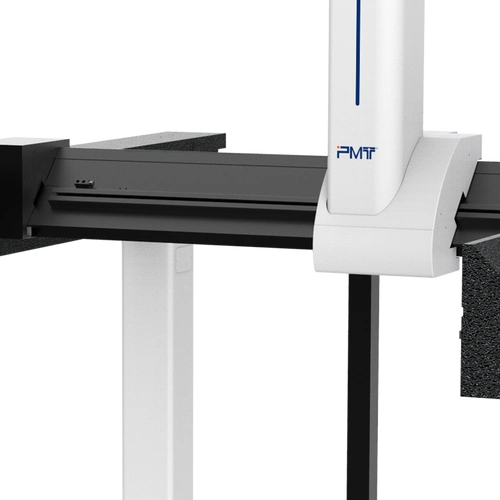

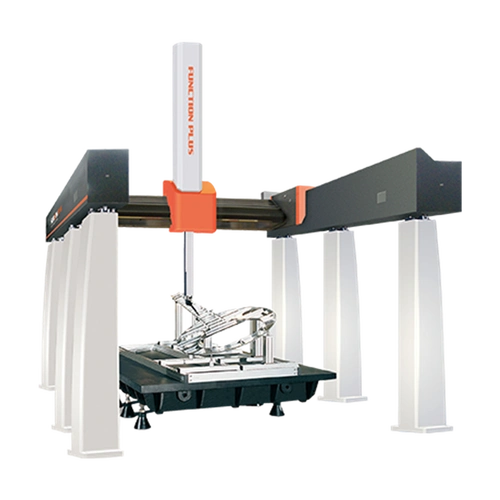

Máy đo tọa độ quy mô lớn loại cổng gantry

Đặc điểm sản phẩm:

Việc áp dụng thiết kế cấu trúc đối xứng hai cổng gantry để bù đắp hiệu quả tác dụng của biến dạng nhiệt đối với độ chính xác đo lường, máy được trang bị đầu dò quét Renishaw SP25, có thể thực hiện phát hiện quét tốc độ cao cho bề mặt cong liên tục với mật độ thu thập tới 1000 điểm mỗi giây. Máy được trang bị hệ thống bù nhiệt thông minh tự động điều chỉnh tham số đo lường theo sự thay đổi nhiệt độ môi trường xưởng sản xuất. Nó hỗ trợ chế độ phát hiện trực tuyến, có thể kết nối trực tiếp với hệ thống vận chuyển công việc của dây chuyền sản xuất không cần di chuyển công việc lớn để hoàn tất việc kiểm tra, giảm đáng kể chi phí vận chuyển công việc và chu kỳ kiểm tra.

Thông số kỹ thuật sản phẩm:

Phạm vi đo: 2000×1500×1000mm, Độ chính xác: ISO 10360-2:2000 MPEE ±2,5μm, Hệ thống đầu dò: Đầu dò quét Renishaw SP25, Tốc độ quét tối đa: 500mm/s, Trọng lượng máy: 5200kg, Nguồn cấp: 380V AC 50/60Hz, Hệ điều hành: Windows 10 Enterprise, Vật liệu cơ sở: Đá granit tự nhiên ghép nối, Kích thước tổng thể: 3200(Dài)×2800(Rộng)×2200(Cao) mm, Bảo hành: Bảo hành tiêu chuẩn 24 tháng, Yêu cầu môi trường: Nhiệt độ 20±1℃, Độ ẩm 30%-70% RH, Thu thập dữ liệu: Tới 1000 điểm đo mỗi giây

Ứng dụng sản phẩm:

Nó phù hợp với các nhà sản xuất bộ phận hàng không vũ trụ, xưởng chế tạo thân xe tàu giao thông đường sắt và các nhà sản xuất thiết bị năng lượng gió. Các kịch bản ứng dụng điển hình bao gồm kiểm tra khung thân máy bay, xác minh kích thước thân tàu cao tốc và kiểm tra độ chính xác bề mặt cánh máy gió. Nó đáp ứng các tiêu chuẩn kiểm tra chất lượng cấp hàng không vũ trụ, giúp doanh nghiệp thực hiện kiểm tra và kiểm soát toàn bộ kích thước cho các công việc lớn.
