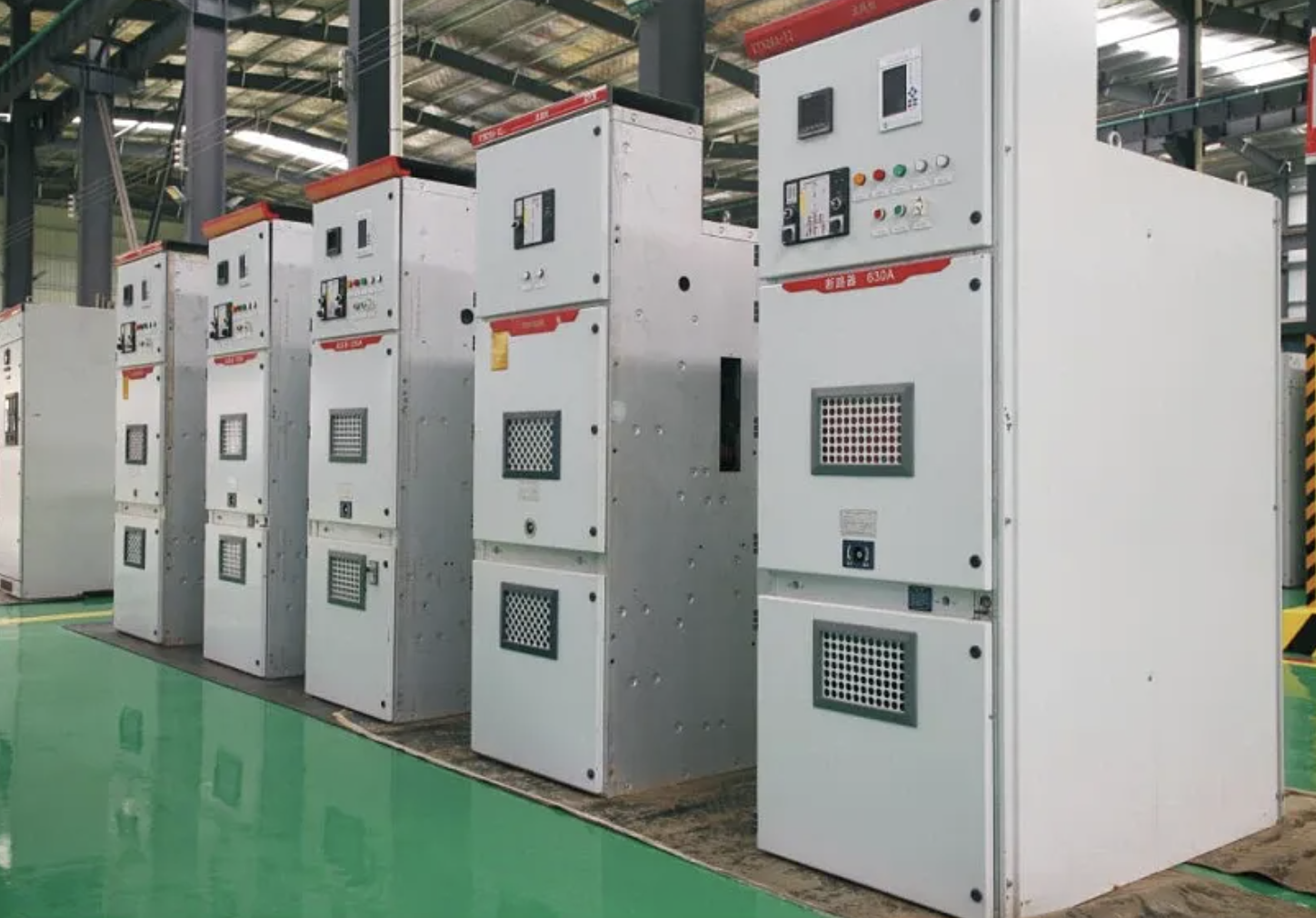

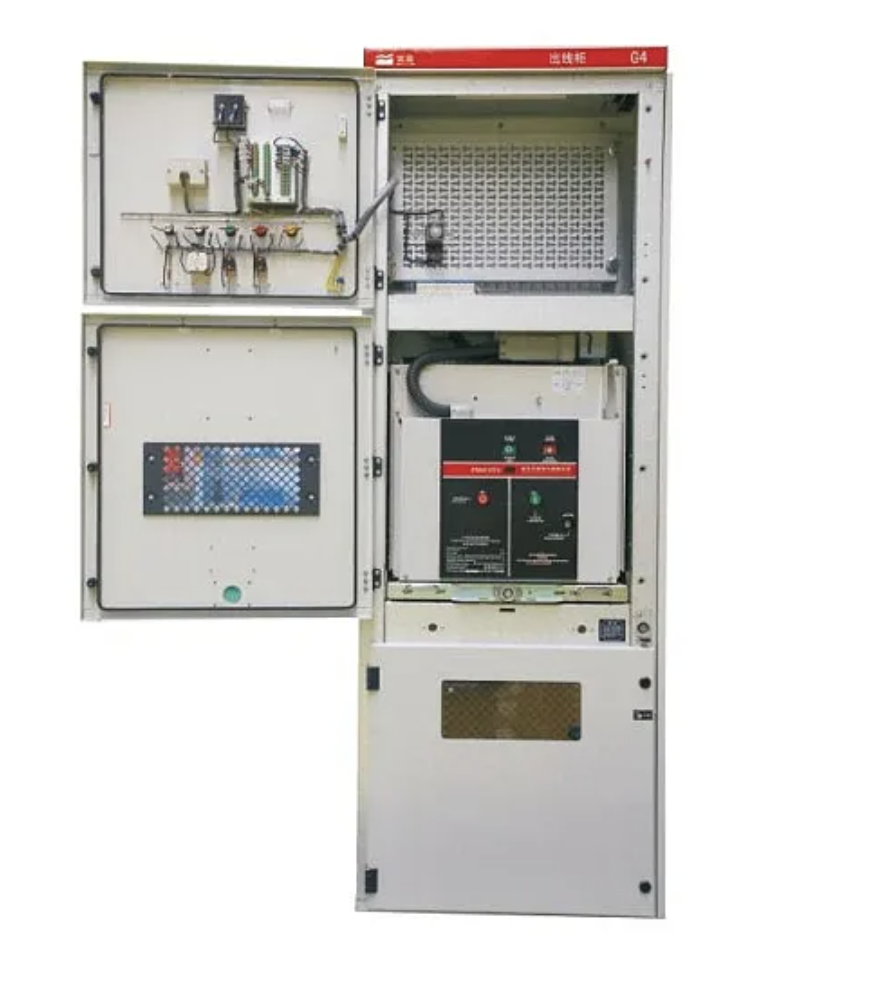

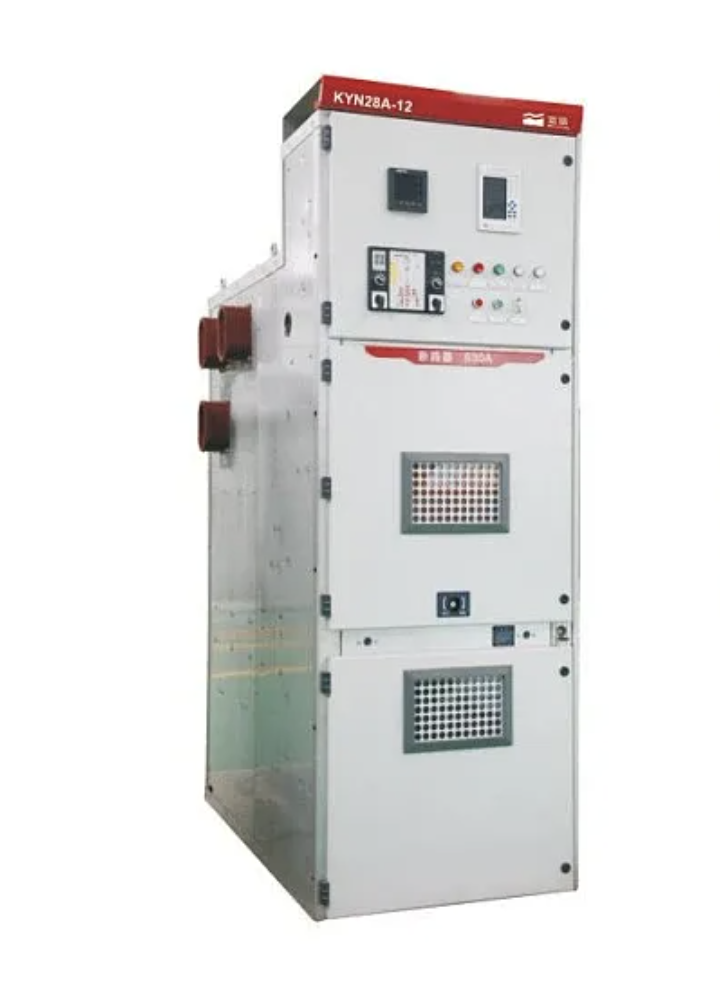

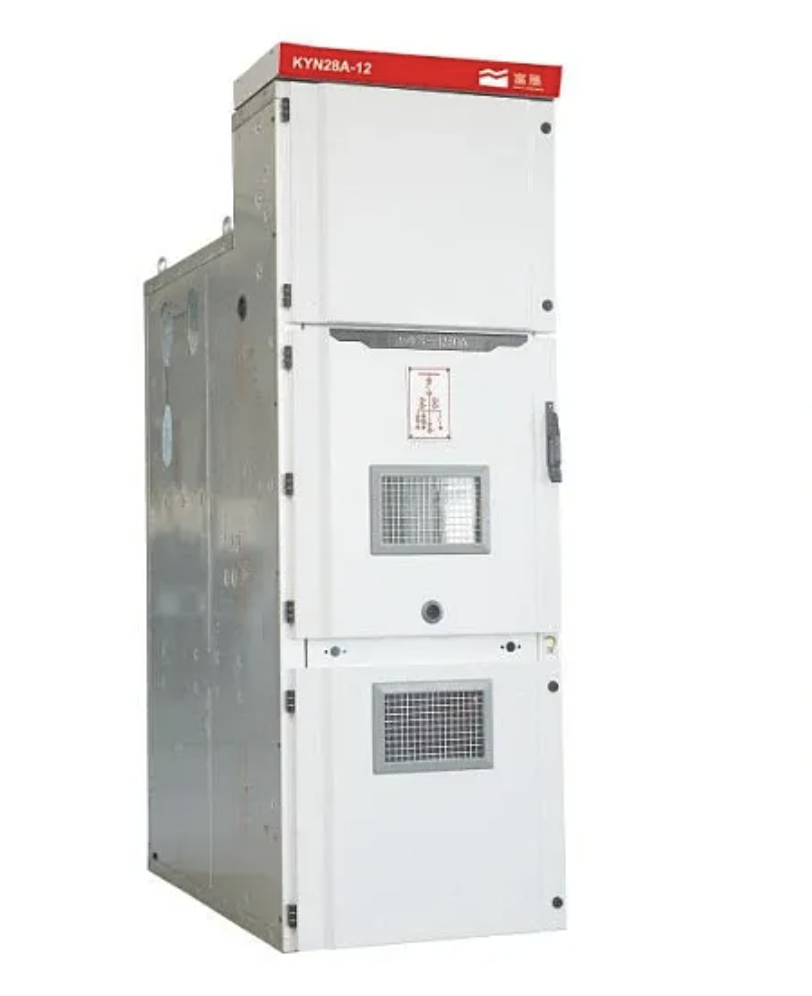

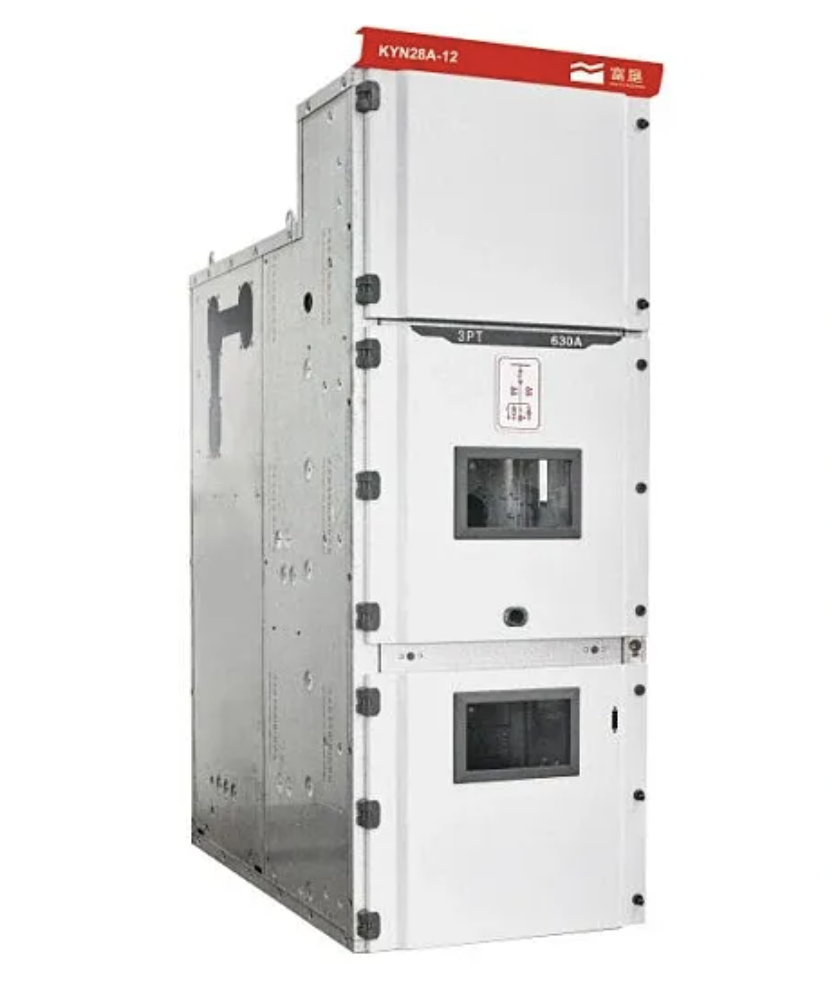

Thiết bị đóng cắt kim loại di động nội thất loại KYN28-12 (Z)/T1250-31.5

Điều kiện môi trường hoạt động：

1. Nhiệt độ không khí xung quanh: tối đa +40℃, tối thiểu -15℃

2. Điều kiện độ ẩm:

• Độ ẩm tương đối trung bình hàng ngày: ≤95%, áp suất hơi nước trung bình hàng ngày không vượt quá 2,2 kPa;
• Độ ẩm tương đối trung bình hàng tháng: ≤90%, áp suất hơi nước trung bình hàng tháng không vượt quá 1,8 kPa.
• Độ cao: 2500 m hoặc thấp hơn.

3. Cường độ động đất: không vượt quá cấp 8.

4. Không khí xung quanh không được bị ô nhiễm rõ rệt bởi khí ăn mòn, dễ cháy, hơi nước, v.v.

5. Nơi lắp đặt không được có rung lắc nặng thường xuyên.

6. Nếu thiết bị được hoạt động trong các điều kiện vượt quá yêu cầu thông thường được quy định trong GB 3906, phải có thỏa thuận chung giữa người sử dụng và nhà sản xuất.

Lưu ý đặt hàng (phải chỉ định khi đặt hàng):

1. Số sơ đồ mạch chính, mục đích sử dụng, sơ đồ đơn tuyến, bản vẽ sắp xếp, bản vẽ mặt bằng phòng phân phối điện, v.v.

2. Sơ đồ mạch phụ và bản vẽ sắp xếp đầu cuối.

3. Mã mẫu, thông số kỹ thuật và số lượng các linh kiện điện được lắp trong thiết bị đóng cắt.

4. Yêu cầu về chức năng điều khiển, đo lường và bảo vệ của thiết bị đóng cắt, cũng như yêu cầu về các thiết bị khóa nối và thiết bị tự động khác.

5. Nếu cần kết nối cầu busbar giữa các thiết bị đóng cắt hoặc cho tủ nhận điện, phải cung cấp dữ liệu cụ thể bao gồm công suất mang dòng danh định, khoảng cách và chiều cao so với mặt đất của cầu busbar.

6. Loại và số lượng phụ kiện và bộ phận thay thế cần thiết.

7. Các điều kiện môi trường đặc biệt cho hoạt động thiết bị đóng cắt phải được chỉ định đầy đủ khi đặt hàng.

Thông số kỹ thuật：

Ghi chú:

1. Công suất ngắn mạch của máy biến dòng phải được xem xét riêng.

2. Thông số kỹ thuật của ZN63A-12 được chi tiết trong mẫu tương ứng.

3. Loại độ cao 1000m: dòng điện danh định ≤1250A, dòng điện cắt danh định ≤31,5KA

Đặc điểm cấu trúc：

1. Cấu trúc của thiết bị đóng cắt (xem hình dưới đây)
2. Cấu trúc lắp ráp mô-đun toàn kim loại.
3. Tủ được làm từ tấm thép phủ nhôm-kẽo nhập khẩu, được chế tạo bởi hệ thống sản xuất linh hoạt FMS, áp dụng công nghệ uốn gấp nhiều lần tiên tiến, và được kết nối bằng bu lục kéo và bu lục cường độ cao. Sản phẩm có độ chính xác cao, chống ăn mòn, nhẹ, cường độ cao và khả năng ứng dụng rộng rãi.
4. Nó có thể được lắp đặt máy cắt cầu chân không seri ZN63A-12 (VS1) nội địa hoặc seri IVD4 nhập khẩu, với khả năng ứng dụng rộng rãi, độ tin cậy cao và hoạt động không cần bảo trì.
5. Xe tải có thể rút ra được được trang bị vị trí phục vụ và thử nghiệm, mỗi vị trí được lắp đặt thiết bị định vị và chỉ báo để hoạt động an toàn và đáng tin cậy.
6. Các xe tải cùng thông số kỹ thuật có thể thay thế tự do với khả năng thay thế cao.
7. Xe tải có thể rút ra được được vận chuyển bằng xe chuyên dụng, giúp hoạt động dễ dàng và linh hoạt.
8. Khoang cáp có thể chứa tối đa 9 cáp đơn lõi.
9. Thiết bị khóa nối cơ học và điện đáng tin cậy hoàn toàn đáp ứng yêu cầu 'ngăn chặn năm điều'.
10. Mỗi khoang cao áp được trang bị kênh thoát áp để đảm bảo an toàn cá nhân.
11. Cửa trước được trang bị cửa sổ quan sát để xem trạng thái hoạt động của các linh kiện bên trong.

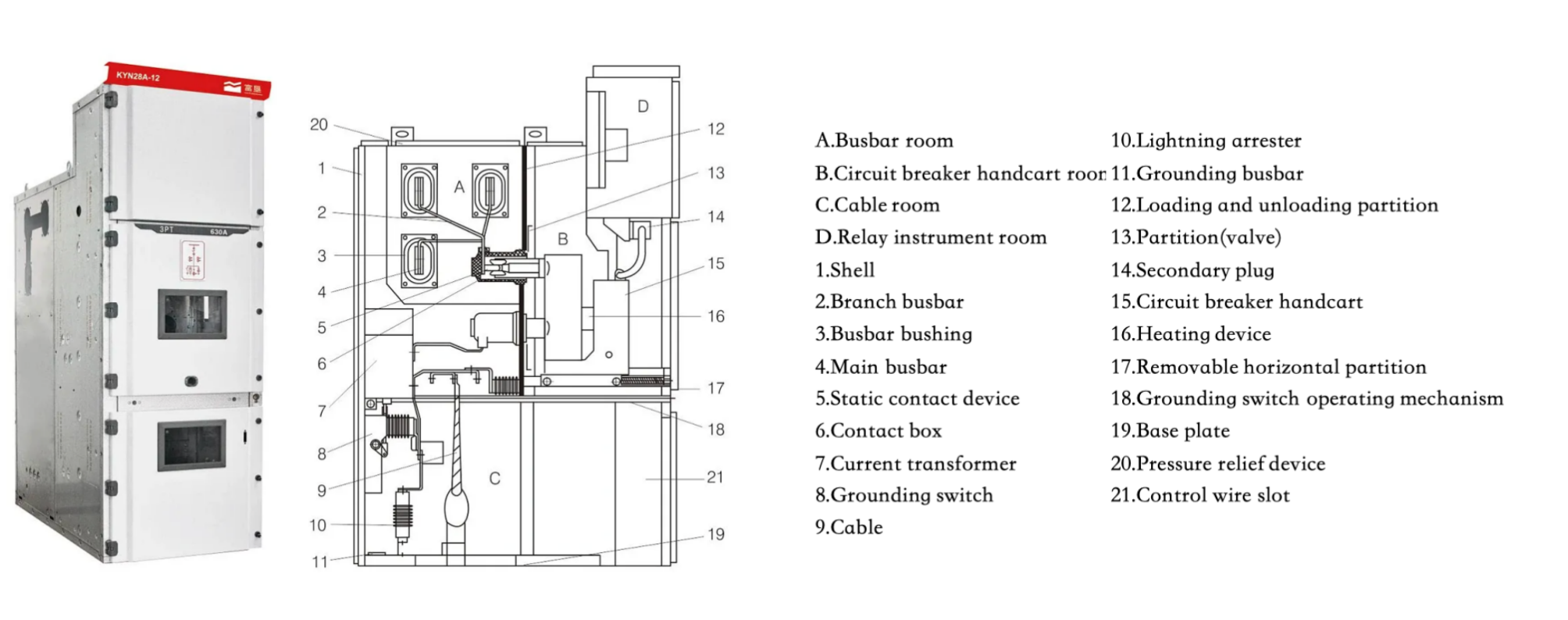

Sơ đồ cấu trúc thiết bị đóng cắt
