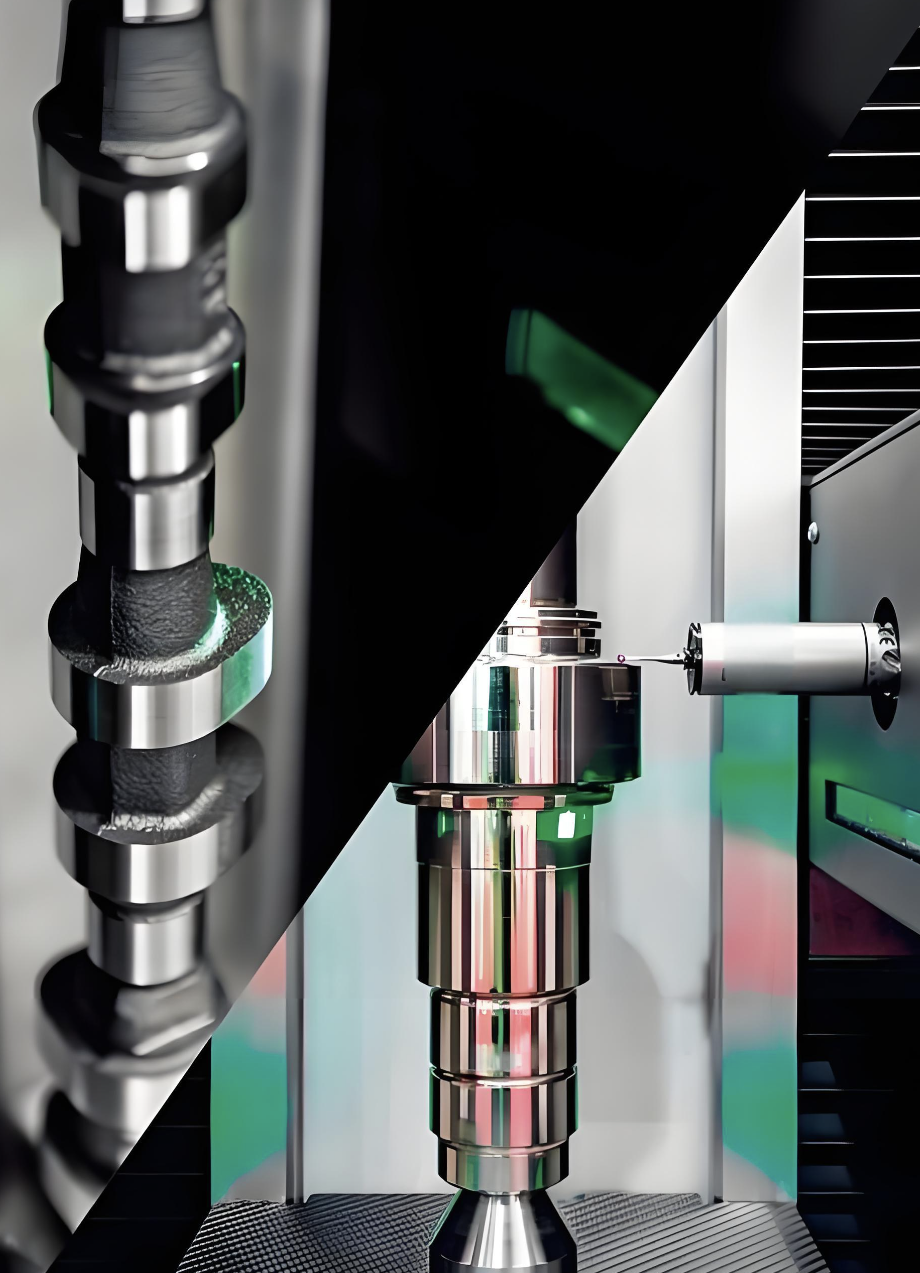

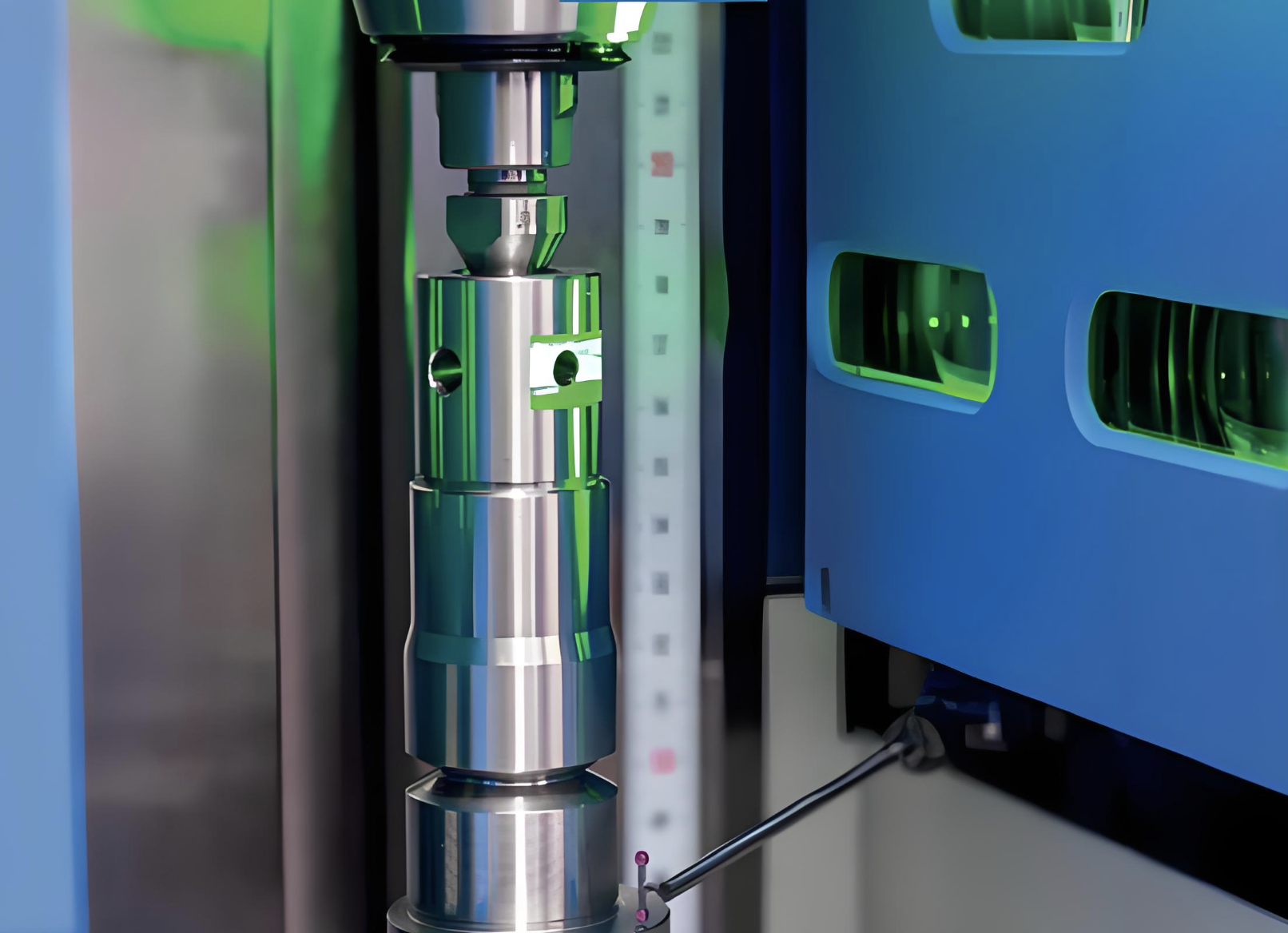

Dụng cụ đo trục quang hạng nặng cỡ lớn

Tính năng sản phẩm:

Sản phẩm được trang bị camera quét dòng 24MP và thanh đèn Led tuyến tính công suất cao, có thể nhận ra hình ảnh độ nét cao toàn dải của các bộ phận trục kích thước siêu lớn. Hợp tác với nền tảng truyền động điện bán tự động, nó có thể tự động hoàn thành việc quét chu vi và trục của các bộ phận trục mà không cần điều chỉnh thủ công. Độ chính xác đo ± 2μm đáp ứng các yêu cầu kiểm tra chất lượng của các bộ phận trục chịu lực nặng và các bộ phận trục có thể phát hiện tối đa có đường kính 800mm và chiều dài 6000mm. Phiên bản hỗ trợ hạng nặng của phần mềm phát hiện hỗ trợ phân tích dung sai hình học của các bộ phận trục kích thước siêu lớn và có thể tự động tạo báo cáo phát hiện kích thước đầy đủ. Thiết bị sử dụng thân thép chịu lực nặng với độ ổn định và khả năng chịu tải tốt, tải trọng tối đa 500kg, phù hợp để phát hiện các bộ phận trục lớn.

Thông số kỹ thuật sản phẩm:

Kích thước tổng thể của máy là 7500mm × 1200mm × 1800mm, với trọng lượng tịnh là 2800kg. Thân máy được hàn với kết cấu thép nặng Q235 và được xử lý bằng sơn chống gỉ. Máy được trang bị camera công nghiệp quét dòng 24MP với độ phân giải quét 8192 × 1024, và tổng công suất của thanh đèn Led tuyến tính là 500W, với độ sáng có thể điều chỉnh được phân loại. Phạm vi đo bao gồm đường kính 50-800mm và Chiều dài 100-6000mm, hỗ trợ phát hiện 15 Thông số dung sai hình học như độ tròn, hình trụ, đường chạy dọc trục, đường chạy xuyên tâm, và kích thước trục bước. Chế độ cấp nguồn là 380V AC 50Hz, hỗ trợ truyền dữ liệu Ethernet và lưu trữ cục bộ, và được trang bị các thiết bị bảo vệ an toàn và dừng khẩn cấp, đáp ứng các tiêu chuẩn an toàn công nghiệp.

Ứng dụng sản phẩm:

Nó chủ yếu được sử dụng để kiểm tra đầy đủ trong phòng thí nghiệm và phát hiện sau bán hàng các bộ phận trục nặng như Trục chính của thiết bị năng lượng gió, trục chính của máy móc kỹ thuật khai thác mỏ, trục dẫn động tàu, và trục chính của máy công cụ lớn. Nó phù hợp cho các tình huống như nhà máy sản xuất máy móc hạng nặng, khu công nghiệp thiết bị điện gió và bãi sửa chữa Tàu. Nó có thể thay thế các dụng cụ đo laser truyền thống và phương pháp đo vẽ đường thủ công, thực hiện công việc phát hiện độ chính xác cao hơn và hiệu quả cao hơn.
